FZX-ACT系列贮压悬挂式超细干粉灭火装置具有“快速响应、早期报警、高效灭火、生态环保”的特点。适合固定安装在电缆沟、电缆隧道、电缆夹层、电缆井等相对密闭的无人场所内。当环境温度达到启动温度（默认为68℃，若因安装地气候影响可定制，定制型号见后感温元件选择表）以上时，感温喷头将自行开启。贮存容器内超细干粉灭火剂射入火场，实施灭火。
本装置主要应用于以下场所：
1、 扑救A类火灾：如棉、木、麻、纸、橡胶、塑料、烟草等可燃固体火灾；
2、 扑救B类火灾：如原油、重油、柴油、汽油、有机溶剂等可燃液体、可熔化固体火灾；
3、 扑救C类火灾：如煤气、天然气、乙炔等可燃气体火灾；
4、 通讯机站、仓库、空调机房、变电站等场所带电设备火灾；
5、 电力、冶金、石化等行业的电缆隧道、电缆井沟、竖井，变压器、配电柜（室）、发电机房；
本装置不适用于扑救下列物质的火灾：
1、 硝酸纤维、炸药、氧化氮、氟等在无空气时仍能发生氧化反应的化学物质与氧化剂；
2、 钾、纳、镁、钛、锆等活泼金属及其氢化物。

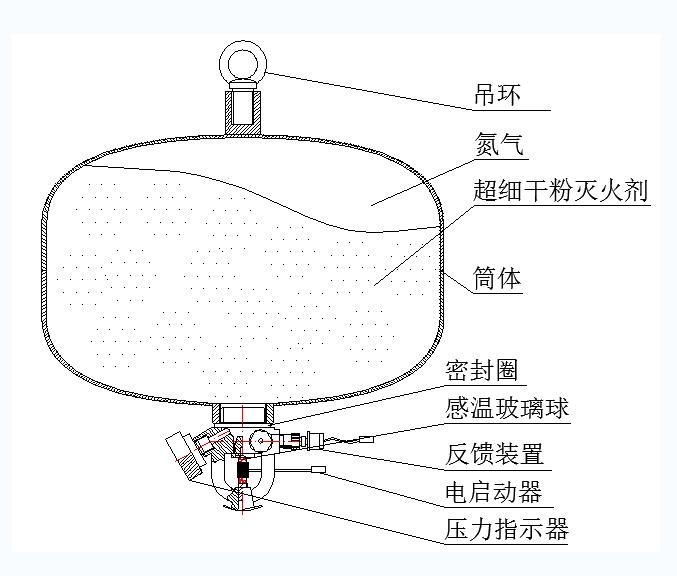

灭火装置主要由筒体、感温玻璃组件、电启动器、反馈装置、显示器、吊环等组成。
见图1容器内充装ABC超细干粉灭火剂，驱动气体为氮气。
序号 | 规 格 参 数 | 3kg | 4kg | 5kg | 6kg | 8kg | 10kg |
1 | 保护容积（m³) | 21 | 28 | 35 | 42 | 56 | 71 |
2 | 局部灭火能力 | 1A 34B | 1A 34B | 2A 55B | 2A 55B | 3A 89B | 4A 183B |
3 | 喷射时间 | ≤5 | ≤10 | ||||
4 | 灭火时间 | ≤ 1S | |||||
5 | 灭火剂设计浓度 | 140 g/m3 | |||||
6 | 装置启动方式 | 玻璃球感温：680C启动； 电热启动器：≤24V DC、启动电流≤1A启动；带信号反馈 | |||||
7 | 贮存压力 （20℃） | 1.2MPa | |||||
8 | 水压试验压力 | 2.1MPa | |||||
9 | 工作环境温度 | －10℃～＋50℃ | |||||
10 | 装置有效期 | 5年 | |||||
1. 灭火装置喷头的感温元件为玻璃球，采用定温启动方式。
火灾时，当环境温度超过喷头感温元件公称动作温度，玻璃球受热膨胀破裂，压板受容器内压力推动脱落，灭火剂在驱动气体作用下快速喷出灭火。
感温玻璃球喷头公称动作温度和颜色标志
使用场所最 高环境温度℃ | 27 | 38 | 49 | 63 | 111 | 特殊环境 |
选用玻璃球公称动作温度℃ | 57 | 68 | 79 | 93 | 141 | 定制 |
感温元件颜色 | 橙 | 红 | 黄 | 绿 | 蓝 | 定制 |
2. 将灭火装置上的电启动器与火灾报警控制系统相联，灭火装置可以电控启动。
1）电控自动启动
在灭火控制器设置于“自动”位置时，灭火装置处于自动控制状态。当保护区发生火灾时，灭火控制器判明的确发生火灾后，自动启动灭火装置喷射灭火剂实施灭火。灭火完成后，反馈装置
接通，火灾报警控制系统灭火完成显示灯亮起。
2）电控手动启动
在灭火控制器设置于“手动”位置时，灭火装置处于手动控制状态。当保护区发生火灾时，人工按下灭火控制器或手动控制盘上的启动按钮，即可启动灭火装置喷射灭火剂，实施灭火。灭火完成后，反馈装置接通，火灾报警控制系统灭火完成显示灯亮起。
3）温控启动
当保护区发生火灾，环境温度上升至感温元件的公称动作温度时，不管火灾报警控制器是否发出灭火指令，灭火装置自动启动，实施灭火。实施灭火为，灭火完成后，反馈装置接通，火灾报警控制系统灭火完成显示灯亮起。
4）紧急停止
在火灾报警控制器发出了启动指令后，或者手工按动了启动按钮后，在设定延时的30s时间内，若是人员发现没有发生火灾或是火灾已经息灭，可以按下紧急停止按钮，灭火装置停止启动。
接线原理图见图2、图3、图4

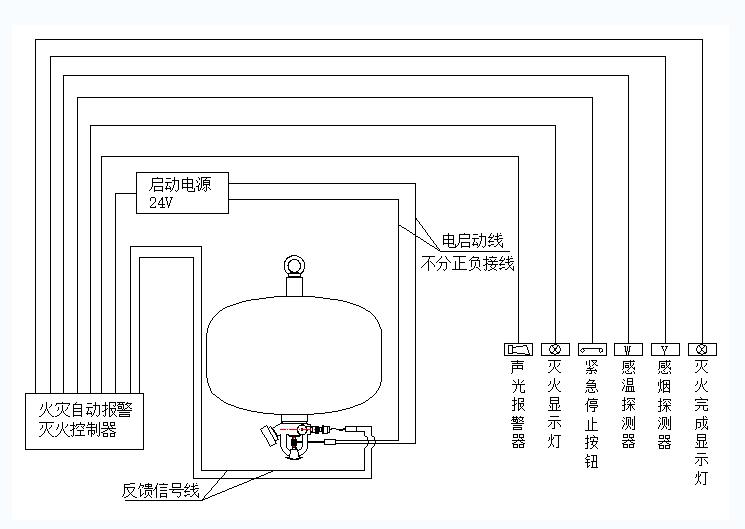

图2 灭火装置电控启动接线图
图3 单具灭火装置灭火原理图

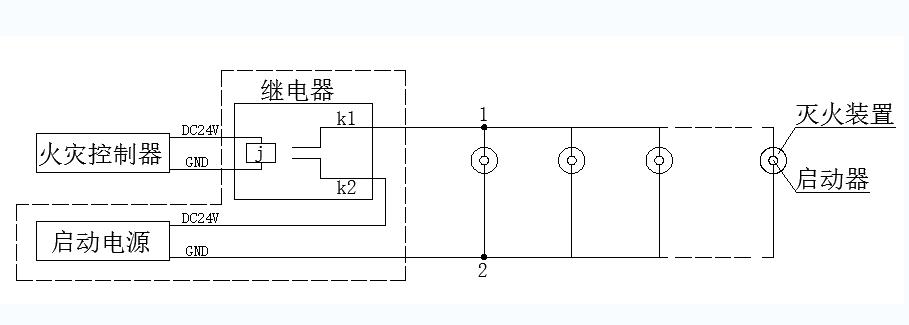

图4 多具灭火装置灭火原理图
3. 反馈装置工作原理：当灭火装置完成充压后，反馈装置开关处于常开状态，当灭火装置发生漏压或者工作后，压力下降，反馈装置开关将会自动闭合，给火灾自动报警灭火控制器一个信号，从而实现反馈功能。
