管网式七氟丙烷自动灭火系统组成

2021-04-16 10:01:39

管网式七氟丙烷自动灭火系统

1  系统概述

该系统由灭火剂瓶组、驱动气体瓶组、单向阀、选择阀(适用于组合分配系统)、驱动装置、集流管、连接管、喷嘴、信号反馈装置、安全泄放装置、控制盘、检漏装置、低泄高封阀(适用于具有驱动气体瓶组的系统)、管路管件等部件构成。

具有自动探测火灾,自动报警及控制联动设备、自动灭火等功能。在紧急情况下,可进行电气手动和机械应急手动方式启动灭火。

该系统具有功能完善,工作准确可靠,维护方便等优点。可广泛适用于计算机房、电讯中心、地下工程、海上采油平台、图书馆、档案馆、珍品库、发电机房、变配电室等防护区。

2  主要技术参数:

贮存压力(20℃)

4.2 MPa

最 大工作压力(50℃)

5.3 MPa

贮存容器容积(L

7090120150

七氟丙烷充装密度(kg/m3

950

执行标准

GB 259722010

阀驱动装置氮气源压力(20℃)

6.0 MPa

工作环境条件

温度范围:0℃~50℃,

相对湿度:≤97%

启动方式

自动、电气手动、机械应急操作

自动启动延时时间

0s30s可调

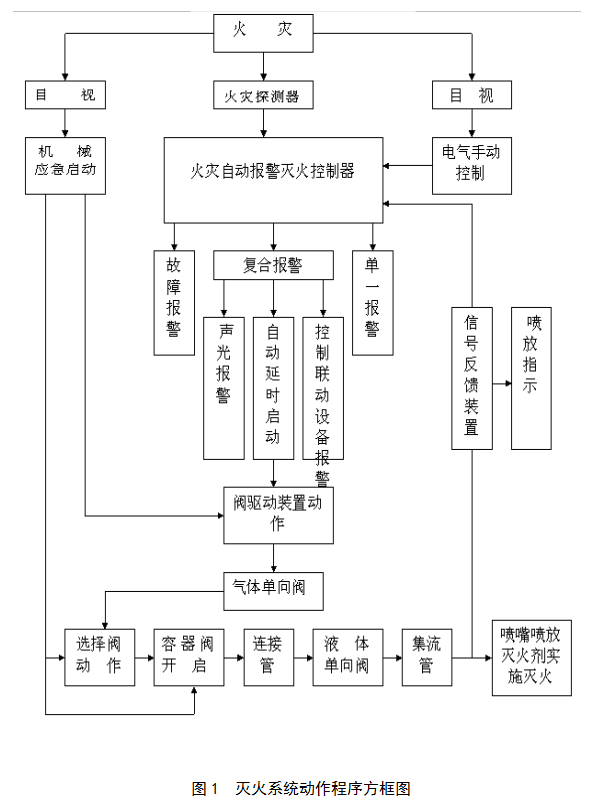

3  灭火系统动作程序:

    如图1所示。


4  系统工作原理:

4.1 自动控制

将火灾自动报警灭火控制器上控制方式选择键拨到“自动”位置时,灭火系统处于自动控制状态。当防护区发生火情,感温、感烟火灾探测器发出火灾信号通过火灾自动报警灭火控制器的逻辑分析后,即发出声光复合报警信号,同时发出联动指令,关闭联动设备,经过一段延时后,发出灭火指令,打开启动阀释放启动气体,启动气体通过控制气体管道打开相应的选择阀和容器阀,释放灭火剂,实施灭火。

4.2  电气手动控制

将火灾自动报警灭火控制器上控制方式选择键拨到“手动”位置时,灭火系统处于手动控制状态。当防护区发生火情,可按下“启动/停止盒”或火灾自动报警灭火控制器上的“启动”按钮,即可按规定程序启动灭火系统释放灭火剂,实施灭火。在自动控制状态,仍可实现电气手动控制。

4.3  机械应急手动控制

当防护区发生火情,火灾自动报警灭火控制器不能发出灭火指令时,应通知有关人员撤离现场关闭联动设备,然后拨出相应电磁阀上的安全插销,按下按钮可打开启动阀,释放启动气体,即可打开选择阀、容器阀、释放灭火剂,实施灭火。若此时遇上因启动阀 维修或启动钢瓶充换启动气体不能工作时,应先手动拉起区域所需灭火剂钢瓶容器阀气缸上的安全销,按下容器阀上的手动按钮,实现灭火操作,〈有选择阀的区域要先开启选择阀〉。

当发生火灾警报,在延时内发现有异常情况,不需要启动灭火系统进行灭火时,可按下“启动/停止盒”或火灾自动报警灭火控制器上的“紧急停止”按钮,即可阻止灭火指令的发出。

5  灭火系统功能及动作原理:

如图2所示。

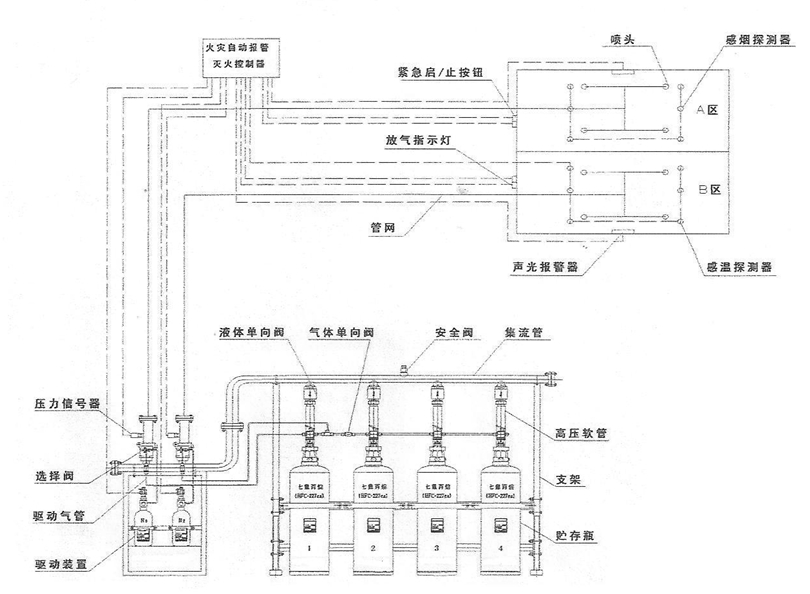

                             图2  灭火系统功能及动作原理图

6  系统组成

本公司提供的气体灭火系统部件按全淹没灭火系统设计,通常可以组成以下两种系统形式。

6.1  组合分配系统(图3:由一套公共的灭火剂储存装置对应几套管网系统,保护多个防护区域的构成形式。

6.2  单元独立系统(图4:由一套灭火剂储存装置对应一套管网系统,保护一个防护区的构成形式。根据需要可分为单瓶组独立系统和多瓶组独立系统。


 1.启动瓶瓶组架         2.启动瓶              3.启动瓶抱箍           4.启动瓶压力表

   5.启动瓶容器阀         6.低泄高封阀          7.电磁驱动器保险销     8.启动瓶电磁驱动器

   9.机械应急启动保险销   10.机械应急启动按钮   11.集散管              12.A区选择阀

   13.A区灭火输送管道     14.A、B区压力信号器  15.B区灭火输送管道    16.B区选择阀

   17.连接管              18.启动气体单向阀     19.启动管路            20.安全阀

   21.喷嘴                22.集流管             23.液体单向阀          24.高压软管

   25.机械应急启动手柄    26.气动驱动器         27.灭火剂储瓶容器阀    28.灭火剂储瓶压力表

   29.灭火剂储瓶瓶组架    30.灭火剂储瓶         31.储瓶抱箍

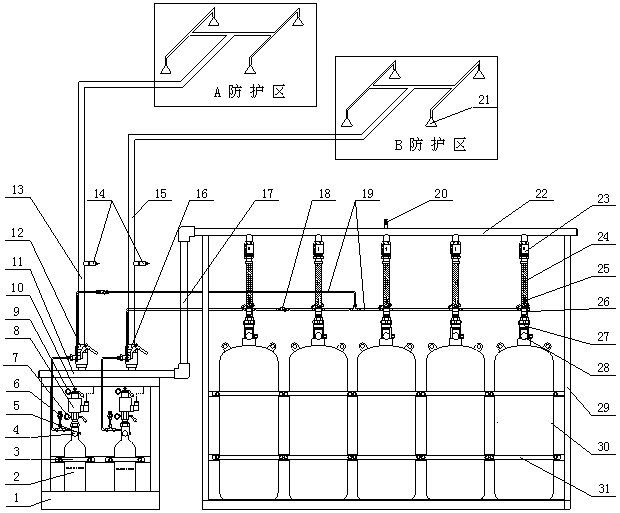

                    图3  组合分配系统示意图




1.灭火剂储瓶瓶组架        2.启动瓶              3.启动瓶压力表        4.启动瓶容器阀

   5.电磁驱动器保险销        6.启动瓶电磁驱动器    7.机械应急启动保险销

   8.机械应急启动按钮        9.低泄高封阀          10.灭火剂输送管道     11.喷嘴

   12.接火灾报警灭火控制器   13.压力信号器         14.安全阀             15.集流管

   16.液体单向阀             17.高压软管           18.机械应急启动手柄

   19.气动驱动器             20.灭火剂储瓶容器阀   21.灭火剂储瓶压力表

   22.启动管路               23.灭火剂储瓶         24.储瓶抱箍

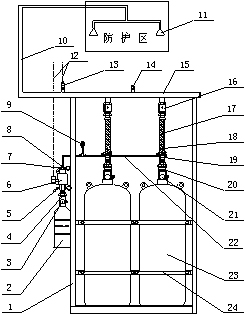

                     图4  单元独立系统示意图

7  部件

7.1  灭火剂瓶组:

⑴ 组成由灭火剂及贮存容器(含虹吸管)、容器阀、安全泄放装置、灭火剂取样口、检漏装置等组成。

⑵ 工作原理:贮存容器是钢制压力容器,七氟丙烷灭火剂以液态储存于容器内,故又称七氟丙烷钢瓶,通过氮气增压至设计压力。当发生火灾时,来自氮气瓶组的控制气流使气动阀动作,而使七氟丙烷钢瓶上的容器阀开启,灭火剂经过虹吸管从容器阀出口释放。

如果只需要一套灭火剂瓶组的灭火剂量就能满足防护区灭火浓度要求,则系统不用启动瓶,改用手动/电磁阀为启动装置,直接使容器阀开启释放出灭火剂。紧急情况时,也可拨出手动按钮的保险销,压下按钮,立即能使容器阀开启。七氟丙烷钢瓶外形图如图5所示。

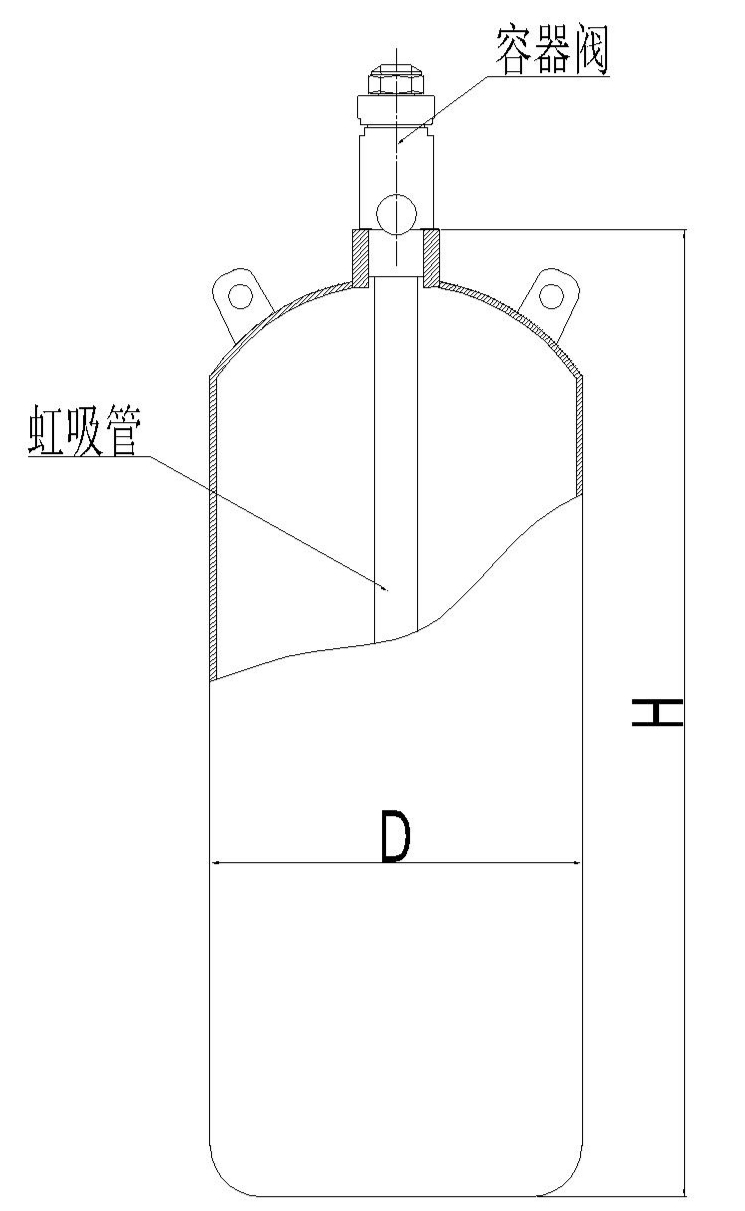

                图5  七氟丙烷钢瓶外形图



型    号

容积    /L

直径   D   /mm

高度 H    /mm

充装    压力    /MPa

出口  螺纹

剩余量    /kg

QMP40

40

350

595

系统4.2

柜式2.5

M56×2

≤3

QMP70

70

350

910

≤3

QMP90

90

350

1100

≤3

QMP120

120

350

1440

≤5

QMP150

150

400

1375

≤5
